Dalam presipitator elektrostatik, jika elektroda pelepasan adalah "jantung" yang menghasilkan medan listrik dan mengisi debu, maka elektroda pengumpul debu (juga disebut pelat anoda atau elektroda pengumpul debu) adalah "gudang" yang menangkap dan menahan debu.
Deskripsi Produk
Si Mengumpulkan Elektroda, juga dikenal sebagai Pelat Pengumpul ESP atau Mengumpulkan Elektroda Pelat, adalah salah satu yang paling kritis komponen di dalam Electrostatic Precipitator (ESP). Fungsi utamanya adalah untuk menangkap partikel debu yang bermuatan dan memastikan penghilangan partikulat efisiensi tinggi yang stabil di seluruh medan listrik. Di Dawei, Pelat Pengumpul Presumbat Elektrostatik kami direkayasa dengan geometri yang dioptimalkan, bahan berkekuatan tinggi, dan kekakuan struktural yang presisi untuk memberikan kinerja pengumpulan debu yang luar biasa di lingkungan industri yang menuntut.
Dirancang untuk pembangkit listrik, kiln semen, pabrik baja, fasilitas pengolahan kimia, dan aplikasi limbah menjadi energi, elektroda pengumpul kami menyediakan:
• Area permukaan pengumpulan efektif yang lebih besar
• Peningkatan kekuatan mekanik dan sifat anti-deformasi
• Mengurangi penyeratan debu kembali selama aliran gas
• Kinerja stabil di bawah suhu tinggi, tegangan tinggi, dan beban debu yang berat
Bentuk utama elektroda pengumpul debu (CE) Untuk memaksimalkan efisiensi pengumpulan debu dan memfasilitasi penghilangan debu, pelat elektroda pengumpul debu dirancang menjadi berbagai bentuk penampang khusus, bukan pelat datar sederhana. Bentuk utama meliputi:

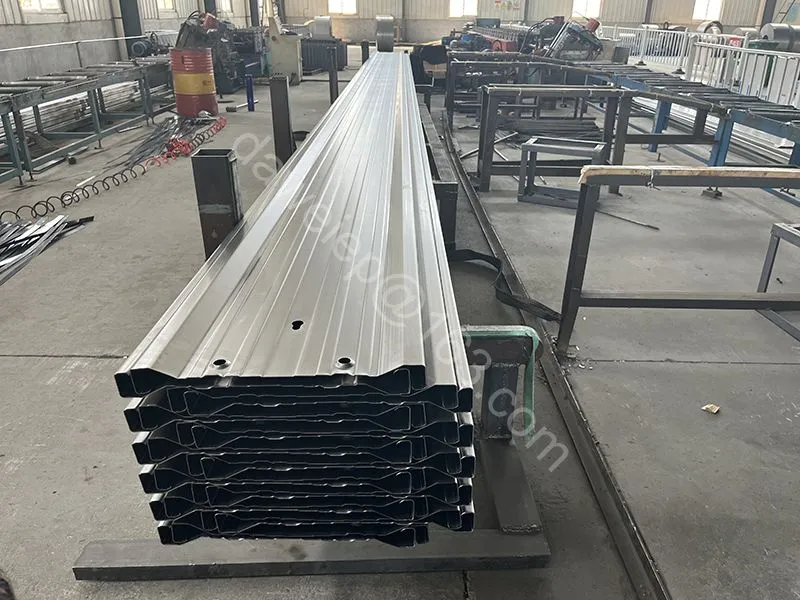

Fitur: permukaan pelat berbentuk alur berbentuk C, dan kedua sisi dilengkapi dengan alur tahan angin (tepi penahan).
Keuntungan: Parit penahan angin dapat mencegah debu yang terperangkap langsung tersapu oleh aliran udara dan menyebabkan terbang sekunder. Kekakuan struktural itu baik, yang merupakan salah satu bentuk umum di awal dan sekarang.
Kekurangan: bobotnya relatif besar, dan keseragaman transmisi gaya getaran tidak sebaik beberapa pelat kutub baru.
Fitur: Bentuk penampang mirip dengan huruf Z, yang dibentuk oleh pembengkokan terus menerus.
Keuntungan: Kekakuan keseluruhan sangat besar, tidak mudah berubah bentuk, dan dapat menahan getaran yang kuat.
Kekurangan: Bobotnya berat dan proses pembuatannya sedikit rumit.
Fitur: Permukaan pelat dalam bentuk gelombang terus menerus.
Keuntungan: dapat menyediakan area pengumpulan debu yang lebih besar di ruang yang sama, yang membantu meningkatkan efisiensi penghilangan debu. Strukturnya lebih ringan.
Kekurangan: kemampuan untuk menahan deformasi perlu difokuskan.
Fitur: Pipa baja bulat atau heksagonal digunakan sebagai pengumpul debu.
Skenario aplikasi: Ini terutama digunakan untuk WESP (WESP) atau presipitator elektrostatik tabung vertikal dalam kondisi kerja khusus. Metode pembersihan abu adalah pembilasan cair, dan struktur tiub bermanfaat untuk membentuk film air yang lengkap.
Baik Anda memerlukan elektroda pengumpul tipe-C, tipe-Z, tipe gelombang, atau tabung, Dawei menawarkan solusi khusus yang sesuai dengan sistem ESP Anda—meningkatkan efisiensi pengumpulan, menurunkan biaya operasional, dan memperpanjang masa pakai peralatan. Dapatkan penawaran cepat.
Bahan baku: Pelat pengumpul biasanya terbuat dari baja karbon. Untuk beberapa aplikasi di mana pelat baja karbon sering berkarat, biasanya terbuat dari baja tahan karat atau baja paduan.
Ketebalan bahan: Ketebalan pelat pengumpul debu berkisar dari 1.2mm hingga 1.5mm.
. Jarak: Jarak antar pelat berbeda karena desain presipitator elektrostatik yang berbeda. Misalnya, dalam presipitator elektrostatik dengan elektroda emisi linier, interval antar pelat adalah 150 hingga 300 mm.. Jarak antara presipitator elektrostatik efisiensi tinggi (menggunakan kabel) adalah 200 hingga 230mm. Jarak antara pelat catu daya pelepasan muatan listrik statis menggunakan bingkai kaku atau elektroda pelepasan tipe pelat adalah 300 hingga 400 mm.
Tinggi: Baki pengumpul biasanya tingginya 6 hingga 16 meter.
Di Dawei, kami memahami bahwa elektroda pengumpul (juga disebut pelat pengumpul atau pelat anoda) sangat penting untuk sistem presipitator elektrostatik (ESP) Anda. Jika elektroda pelepasan adalah "mesin" yang mengisi debu, elektroda pelat pengumpul adalah "gudang" yang menangkap dan menahan partikel bermuatan tersebut. Pelat pengumpul ESP kami dirancang untuk memaksimalkan pengumpulan debu, memastikan integritas struktural, dan mendukung penghilangan abu yang efisien — sekaligus kompatibel dengan berbagai desain ESP.
1. Bentuk yang direkayasa khusus untuk efisiensi maksimum
Desain elektroda pengumpul kami bukan hanya pelat datar. Kami menawarkan elektroda pengumpul berbentuk C, pelat berbentuk Z, pelat berbentuk gelombang, dan struktur elektroda tubular, tergantung pada kebutuhan sistem Anda.
Bentuk khusus ini meningkatkan area pengumpulan yang efektif, meningkatkan kekakuan, dan membantu mencegah terentrainnya kembali debu oleh aliran udara.
2. Pemilihan Bahan Bermutu Tinggi
Kami menggunakan baja karbon secara default untuk mengumpulkan pelat, tetapi untuk lingkungan yang lebih menuntut (misalnya, gas buang korosif), kami juga memiliki opsi dalam baja tahan karat atau baja paduan untuk menahan korosi dan menjaga daya tahan.
Ketebalan pelat dioptimalkan (biasanya dalam kisaran 1,2 mm hingga 1,5 mm, tergantung pada desainnya) untuk menyeimbangkan kekuatan, berat, dan umur panjang.
3. Jarak & Dimensi Pelat Presisi
Berdasarkan desain ESP Anda (elektroda kawat, rangka kaku, tipe pelat, dll.), Kami dapat merekomendasikan jarak antar pelat yang ideal — misalnya, 150-300 mm untuk elektroda linier, atau 300-400 mm untuk sistem pelat kaku.
Kami juga menyesuaikan ketinggian pelat, biasanya dari 6 hingga 16 meter, agar sesuai dengan ketinggian medan listrik presipitator Anda.
4. Kekakuan Struktural yang Dioptimalkan
Pelat pengumpul berbentuk Z menawarkan kekakuan ekstrem dan menahan deformasi di bawah getaran atau tekanan termal.
Pelat berbentuk C mencakup alur tahan angin (tepi penahan) untuk membantu menjebak debu dengan lebih aman dan mencegah entrainment kembali.
Desain berbentuk gelombang memberikan luas permukaan yang lebih besar tanpa meningkatkan bobot secara signifikan, memungkinkan efisiensi penangkapan debu yang lebih baik dalam volume yang sama.
5. Aplikasi Khusus: Pelat Pengumpul Tubular

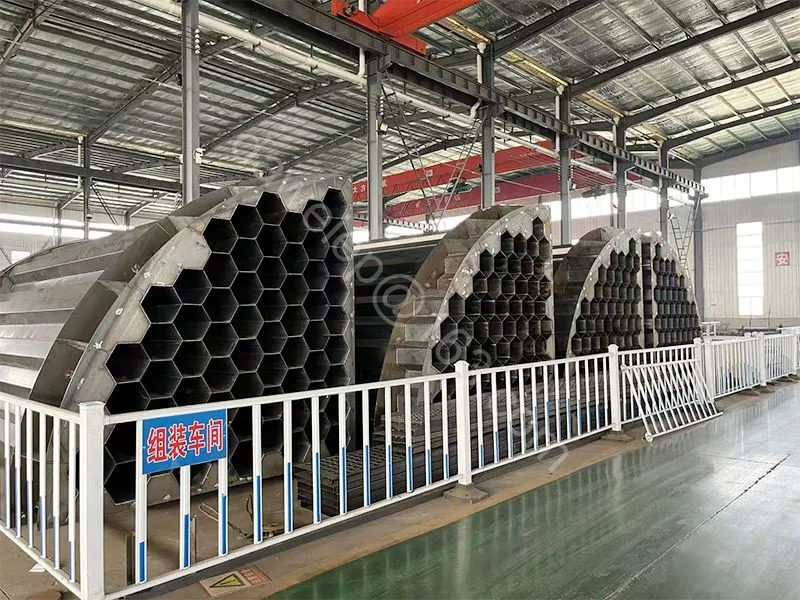

Untuk presipitator elektrostatik basah (WESP) atau ESP tabung vertikal, kami menawarkan elektroda pengumpul tubular bulat atau heksagonal.
Desain tabung ini ideal untuk pembersihan film cair (mencuci abu), karena geometrinya membantu membentuk film air yang seragam dalam sistem pencucian cairan.
6. Kinerja yang Andal & Umur Panjang
Pelat pengumpul kami dirancang untuk penggunaan industri tugas berat, menahan beban debu yang tinggi, sering ngetokkan / getaran, dan paparan suhu tinggi dan gas buang yang berkepanjangan.
Dengan memilih bentuk dan bahan yang tepat, Anda meminimalkan deformasi dan kelelahan mekanis sekaligus memaksimalkan efisiensi pengumpulan ESP Anda.
7. Integrasi & Pemeliharaan yang Mudah
Pelat pengumpul DWESP direkayasa untuk pemasangan cepat dan pemasangan yang andal dalam modul ESP standar.
Desainnya mendukung penghilangan abu yang efektif melalui mekanisme rap standar, yang membantu mengurangi frekuensi perawatan dan waktu henti.
8. Keahlian & Dukungan Teknis
Teknisi kami dapat membantu Anda memilih atau mendesain ulang pelat pengumpul ESP untuk proyek retrofit atau instalasi baru.
Kami memberikan panduan tentang geometri pelat yang optimal, jarak antar pelat, dan pemilihan material agar sesuai dengan proses Anda (misalnya, pembangkit listrik, semen, baja, kimia, limbah menjadi energi).
Pelat Pengumpul Presipitator Elektrostatik kami banyak digunakan dalam:
• Pembangkit listrik tenaga batu bara dan biomassa
• Sistem kontrol debu kiln semen
• Pabrik baja dan metalurgi
• Pembersihan gas buang kimia dan petrokimia
• Boiler industri dan insinerator limbah
• Sistem ESP basah (WESP) yang membutuhkan struktur pengumpul tubular
Sistem ini mendapat manfaat dari elektroda pengumpul yang kuat dan dioptimalkan yang mendukung efisiensi pengumpulan tinggi, pengurangan entrainment ulang, dan pengoperasian jangka panjang yang andal.
Siap mengoptimalkan ESP Anda dengan pelat pengumpul berkinerja tinggi? Hubungi DWESP hari ini Untuk kutipan khusus atau konsultasi teknis — cukup beri tahu kami:
• Model dan konfigurasi ESP Anda
• Dimensi pelat (tinggi, lebar, jarak)
• Kebutuhan bahan (baja karbon, tahan karat, paduan)
• Kondisi pengoperasian (suhu, komposisi gas, basah atau kering)
Izinkan kami memberi Anda solusi Collecting Electrode (ESP Collecting Plate) yang disesuaikan yang memaksimalkan efisiensi dan meminimalkan biaya.
